二、性能參數表
型號 | XYPA | ||
30.2i | |||
制冷量 | KW | 17.2 | |
×103 kcal/hr | 14.8 | ||
TR | 4.9 | ||
整機功率 | KW | 26.10 | |
整機電流 | A | 47.8 | |
制冷劑類型 | R404A | ||
壓縮機 | 數量 | 臺 | 2 |
輸入功率 | kW | 19.11 | |
運轉電流 | A | 34 | |
冷凝風扇 | 單臺輸入功率 | KW | 1.5 |
單臺輸入電流 | A | 4.5 | |
數量 | 臺 | 2 | |
冷凍水 | 水管接口 | mm | RC2 |
水流量 | L/min | 78.9 | |
冷凍水泵 | 揚程 | mH2O | 30 |
功率 | Kw | 4.5 | |
水箱容量 | L | 500 | |
外形尺寸 （根據實際更改后尺寸） | 長 | mm | 2410 |
寬 | mm | 1160 | |
高 | mm | 2020 | |
運行整機重量（根據實際更改后） | kg | 1050 | |
機組配置表
說明: 1、冷凍水進水溫度-31℃，出水-35℃;冷凍側必須使用防凍劑，建議使用55%(V/V) 的乙二醇溶液; 2、本系列機組采用歐美進口全密封式壓縮機，性能優越，抗液擊能力強; 3、機組安全工作范圍:冷凍水進水溫度-35~-30℃: 4、電源制式:3P-380V-50HZ，建議采用三相四制，允許電壓波動土5%，頻率波動土2%; 5、主機實際揚程為水泵揚程減去主機內部水頭損失。(1mH,0=9.8kPa) 6、制冷劑采用R404A |
序號 | 名 稱 | 品 牌 | 備 注 | 產地 | |
1 |
壓縮機 | ||||
根據防爆要求 | 谷輪或同等品牌 | 美G品牌 | 中G | ||
2 | 微電腦控制器 | 根據防爆要求 | |||
3 | 交流接觸器 | LS | 韓G品牌 | 上海 | |
4 | 熱繼電器 | LS | 韓G品牌 | 上海 | |
5 | 急停開關 | 施耐德 | 法G品牌 | 上海 | |
6 | 殼管式蒸發器 | 金典 | 江蘇 | 江蘇 | |
7 | 翅片式冷凝器 | 元和/金宸 | 上海 | 上海 | |
8 | 軸流風機 | 瑞波 | 蘇州 | 蘇州 | |
9 | 離心水泵 | 根據防爆要求 | |||
10 | 過濾器 | JUNDU | 江蘇 | 南京 | |
11 |
膨脹閥 | 艾默生 | 美G品牌 | 蘇州 | |
丹佛斯 | 丹麥品牌 | 天津 | |||
12 | 高低壓開關 | 澤青 | 常州 | 常州 | |
13 | 單高壓開關 | 奉申 | 上海 | 上海 | |
14 | 壓力表 | JUNDU | 江蘇 | 南京 | |
*15 | 電磁閥 | 上恒 | 上海 | 上海 | |
*16 | 高低壓儲液器 | 布魯/同力 | 浙江/江蘇 | 寧波/無錫 | |
17 | 水流開關 | 靠博 | 15匹以上標配 | 上海 | |
18 | 鈑金 | 欣諭 | 噴塑 | 上海 | |
19 | 保溫棉 | 兆勝 | 阻燃 | 泰興 | |
20 | 電纜 | 起帆 | 上海 | 上海 | |
說明： 1、-15℃以下出水溫度的機組才可能（非必配）配備電磁閥和高低壓儲液器.
2、報價單上以標準配置為依據，選配件時價格須重新核算
3、-20℃以下機組膨脹閥為丹佛斯
以上配置為欣諭公司機組標準配置。如有其它 特殊要求，另行協商（以上配置根據防爆要求有所改變。正式合同會標注對應防爆配置品牌）

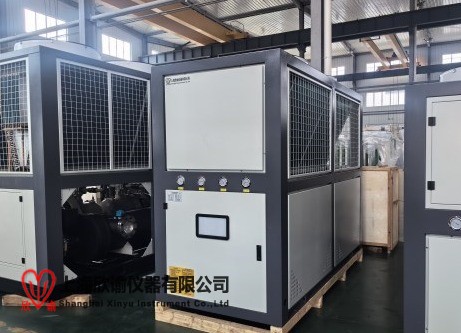

欣諭風冷箱型工業冷水機組產品設計優點:
1. 結構緊湊，運轉平穩：機組的冷凝器、蒸發器均采用GX內螺紋傳熱管，主機選用進口品牌全封閉式壓縮機，具有結構緊湊、體積小、重量輕等優點
2. 完善的能量控制系統：機組溫度控制器可根據負荷的變化自運調節機組地停止與開啟等
3. 操作簡便直觀：機組采用進口溫度控制器控制機組，參數設定簡便，顯示直觀
4. 機組流線型美觀設計，機組內部可根據用戶要求配不銹鋼水箱和高性能、高流量專用水泵。水泵壓力也可根據用戶要求配置，設計更靈活。
5. 多重保護系統，安全可靠：機組除了壓縮機內部保護模塊提供超欠壓、缺相、過載等功能之外，還配有防凍、壓力控制等保護裝置，使機組工作萬無一失
6. 便于安裝：機組在工廠內已完成全部的部件安裝，運行測試，并已加注制冷劑及冷凍油，用戶只需進行水路及電路的聯結即可投入使用，方便用戶使用。
7. 便于選擇：該系列機組有室內型和室外防雨型設計，可根據用戶的實際所需而定。
